1 Les avantages de la fibre⚓

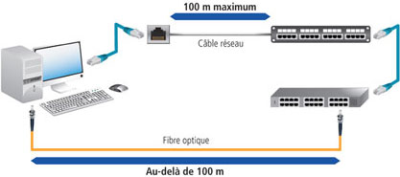

Sur une installation avec des câbles Ethernet, la distance est limitée à 100 mètres. Ce n'est pas le cas avec une fibre optique (2000 mètres voire plus).
De plus, elle possède certains atouts essentiels :
• La bande passante est quasi-illimitée en monomode
• La fibre est insensible aux perturbations électromagnétiques
• Des vitesses de transfert beaucoup plus rapides, environ 100 fois plus élevées que le réseau actuel en cuivre
Cependant, la fibre optique résiste moins aux sollicitations mécaniques que les câbles de cuivre. Elle peut casser si elle est trop pliée ou si elle subit une traction trop forte.
Comparatif fibre optique / câble réseau cuivre
2 Comment se compose une fibre ?⚓
La fibre optique est un fil de verre entouré d'une gaine réfléchissante. Sa propriété principale est de servir de « tuyau » dans lequel on peut faire circuler de la lumière. Elle sert à transporter de l'information numérique.
1 - La gaine aide à la propagation du signal.
2 - La fibre de renfort en Kevlar.
3 - Le revêtement protège mécaniquement la fibre.
4 - La gaine de protection de la fibre.
5 - Le cœur sert à confiner le signal lumineux et à le propager.
plan coupe fibre optique

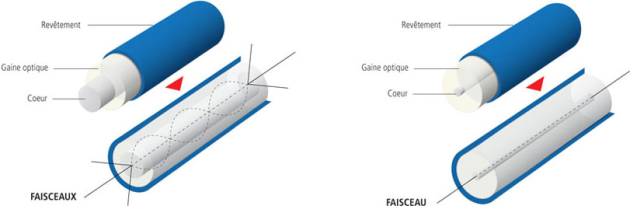

3 Les différents types de fibre⚓
FIBRE MULTIMODE | FIBRE MONOMODE |
|---|---|
• A été la première utilisée • Facile à utiliser mais elle a une bande passante limitée • Réservée aux courtes distances < 5 km | • Bande passante pratiquement infinie (en théorie) • Solution pour les longues distances > 5 km • Fabrication plus coûteuse |
La fibre MULTIMODE a un cœur de grand diamètre par rapport à la fibre monomode. Elle permet le passage de plusieurs longueurs d'onde lumineuses. Utilisée sur des courtes distances (< 5 km @ 100 Mbps / 300 m @ 10 Gbps).
La fibre MONOMODE n'autorise qu'un seul mode de propagation. La longueur d'onde traverse le centre de la fibre. La lumière est réalignée vers le centre au lieu de rebondir sur son bord comme dans la fibre multimode. Utile pour parcourir des longues distances (> 5 km).
Attention :
La fibre multimode est incompatible avec la fibre monomode

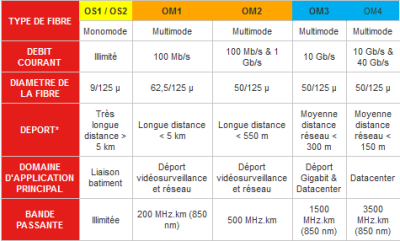

4 Les différents diamètres de fibre⚓
5 Les principaux connecteurs⚓
Le connecteur ST rappelle les fiches BNC ; le verrouillage s'effectue par quart de tour de la bague externe. Proposé par tous, le connecteur ST est devenu un standard. Il répond à la norme CEI 60874-10 et porte la dénomination BFOC 2.5.
Le connecteur SC est le plus employé actuellement. On le retrouve sur un grand nombre d'équipements actifs quelle que soit l'application (Ethernet, Fiberchannel...). Il présente de nombreux avantages par rapport aux connecteurs ST : dépassement moindre de l'embout donc pas de risque de pollution, conception "pull-proof" donc pas de risque de déconnexion lors d'une traction sur le câble, section rectangulaire pour une meilleure prise en main et un guidage amélioré à l'intérieur du raccord. Il répond à la norme CEI 60874-14 et porte la dénomination SC ("Subscriber connector").
Le connecteur bi-fibre LC dispose d'embouts céramiques 1,25 mm et corps plastique. Les fibres sont espacées de 6,25 mm. Développé par AVAYA, il permet de réduire de moitié la taille des connecteurs existants, tout en conservant des technologies éprouvées. Il répond à la norme CEI 61754-20 et porte la dénomination LC.
Le connecteur MT-RJ est réalisé autour d'un embout rectangulaire à 2 positions en polymère chargé. C'est un connecteur bivoie où les 2 fibres dans l'embout sont espacées de 750 µm.Il répond à la norme CEI 61754-18 et porte la dénomination MT-RJ.

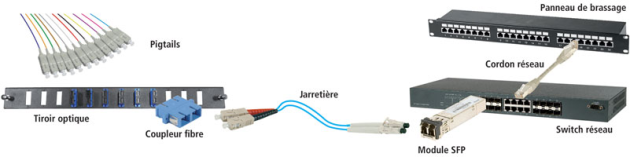

6 Quels sont les éléments constituants d'un lien optique?⚓
7 MPO, qu'est-ce que c'est ?⚓
MPO signifie « Multiple-fiber Push On/Push Off ». C'est une solution permettant d'augmenter la densité du câblage fibre optique en s'appuyant sur un connecteur multi-fibre standardisé.

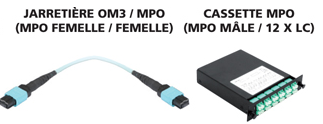

Chaque connecteur intègre 12 fibres optiques et est assemblé sur un câble fibre optique pour former une jarretière MPO qui peut remplacer avantageusement les liaisons pré-connectorisées classiques ou les pigtails. MPO est une solution plug-and-play qui permet un déploiement rapide, et ne nécessite pas d'outils d'assemblage.

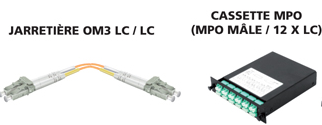

Disponible dans diverses longueurs, MPO se décline en jarretière MPO / MPO monomode OS2 ou multimode OM3 et OM4.
MPO se décline aussi en câble avec épanouisseur (fan-out) : connecteur MPO à une extrémité et 12 connecteurs SC, LC ou ST à l'autre extrémité, pour un montage en cassette.

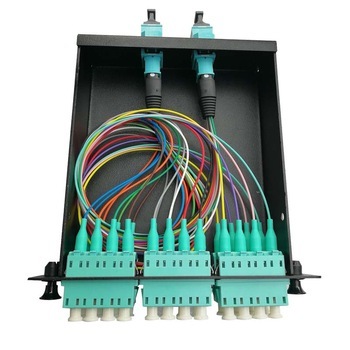

Des tiroirs optiques à cassettes MPO avec connectique SC, LC et ST en façade facilitent l'intégration et le déploiement de MPO dans une infrastructure fibre existante.

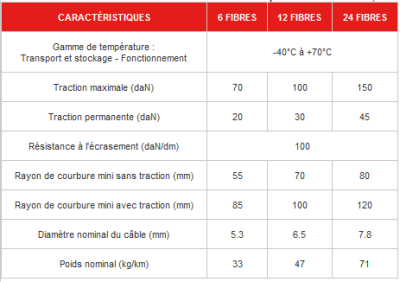

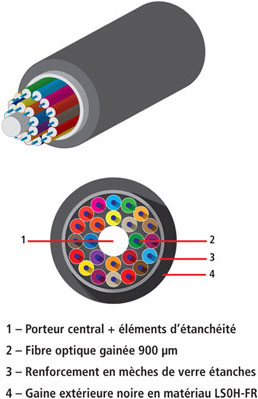

8 Le câble fibre optique mini break-out⚓
6 à 24 fibres intérieur / extérieur – construction diélectrique – LS0H 50/125 OM2, 50/125 OM3, 50/125 OM4, 9/125 OS2
