MISE EN SITUATION
Le responsable d'une entreprise de développement et d'édition de jeux vidéos désire réaliser une installation VDI dans ses locaux.
Deux techniciens seront mobilisés sur le chantier :
Vous aurez la charge de l'installation courant faible et votre collègue procédera a l'installation courant fort.
Le cahier des charges⚓
Attention :
Les besoins de l'entreprise sont de 12 postes de travail utilisant un réseau en Gigabit Ethernet.
Le dimensionnement de la baie de brassage sera prévu pour une capacité maximale de 17 postes de travail. Cette entreprise disposera d'un réseau téléphonique répondant aux mêmes exigences que le réseau informatique.
Local technique :
Arrivée ORANGE (T0 ou lignes RTC)
Emplacement du répartiteur général VDI
Emplacement du serveur informatique et des équipements actifs
Emplacement de l'autocommutateur
1 terminal informatique
Accueil :
2 terminaux téléphoniques
1 terminal fax
2 terminaux informatiques
Atelier de développement:
2 terminaux téléphoniques
2 terminaux informatiques
Salle de réunion :
6 terminaux téléphoniques
6 terminaux informatiques
Fab Lab:
1 terminal téléphonique
1 terminal informatique
Chaque poste de travail sera défini ainsi :
2 prises 2 P + T 10/16 A - 250 V à détrompage
2 prises RJ 45
Répartiteur général
Fourniture et pose du répartiteur comprenant :
Produits passifs
Enveloppe 19''
Panneau de brassage équipé de RJ45 pour arrivées téléphoniques
Panneau de brassage équipé de RJ45 pour départs vers distribution RJ45.
Cordons de brassage
Passe fils
Tablette
Bandeau PDU
Produits actifs
un commutateur Ethernet Gigabit Ethernet T 19 ‘'
la Box Opérateur (2 U avec la tablette) pour le partage de la connexion Internet à l'ensemble des postes informatiques.
Recette
En fin d'installation, l'entrepreneur devra faire réaliser par un organisme indépendant un certain nombre de tests afin de s'assurer que l'installation a été réalisée suivant les spécifications techniques.
Le pré câblage devra être capable de supporter n'importe quelle application de classe E.
Le même modèle de prise terminale RJ45 est utilisé pour toutes les applications : téléphone, informatique. Ces prises devront toutes porter un repérage.
Câble
Fourniture, pose et raccordement de câble Ethernet Cat 6a 100 Ohms cuivre avec écran collectif .

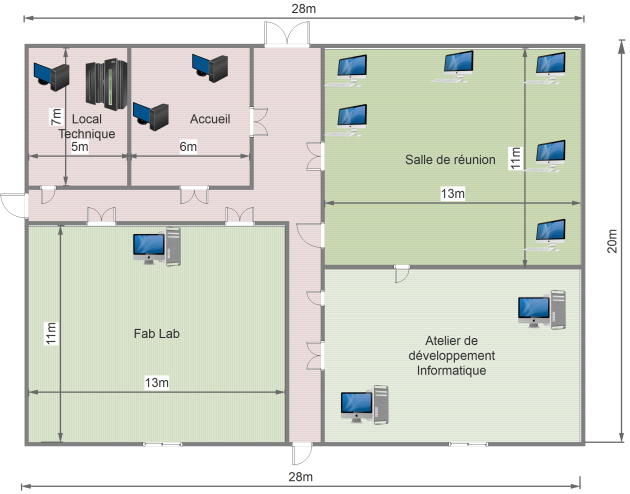

Le plan architectural
Lister les produits de l'installation VDI⚓

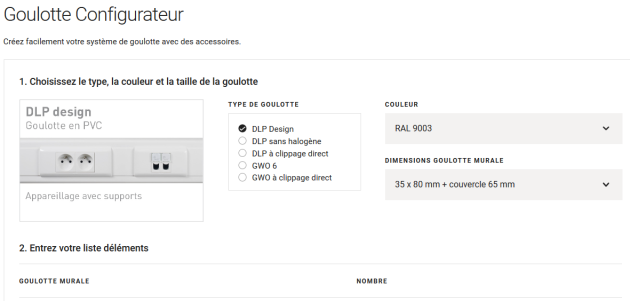

Méthode : Configurateur de goulottes
A l'aide du lien suivant, "configurateur de goulottes" , réaliser le devis estimatif du besoin en goulottes pour l'installation.
Imprimer le document en PDF et le déposer dans le casier NEO de l'enseignant.
Méthode : Logiciel LCS Pro (Legrand)
Un outil gratuit et simple pour créer un système VDI
Avec LCS Pro³, vous avez la possibilité de :
configurer en quelques clics les systèmes Voix Données Images (VDI)
visualiser en temps réel la synoptique du réseau ainsi que la baie ou le coffret
éditer une liste du matériel chiffrée (prix public), un récapitulatif technique, un bon de commande
A l'aide du logiciel LCS PRO , élaborer la liste complète des éléments nécessaire selon le cahier des charges.
Imprimer la liste en PDF et déposer la dans le casier NEO du Professeur.
